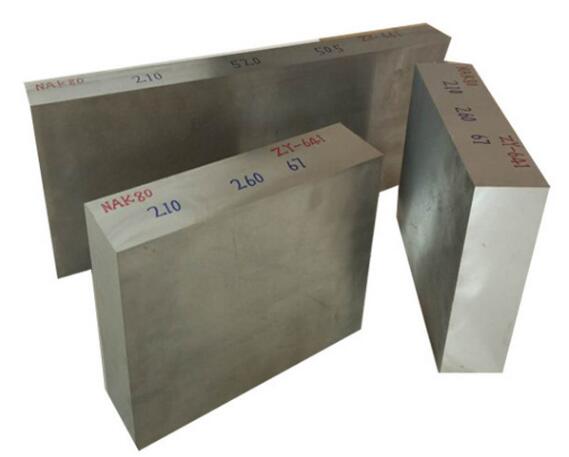

NAK80是我們熟悉的塑料模具鋼種之一，它拋光性能極佳，被廣泛應用于制作有鏡面拋光要求的平板顯示屏、攝像機、音響設備、透明罩及膠片等外殼模具。

NAK80塑料模具鋼硬度是多少呢?

出廠硬度預硬至HRC38-42，可免除熱處理。(注：僅供參考)

NAK80模具鋼淬火、回火硬度

淬火溫度840-870℃，回火溫度200-500℃，硬度50-55HRC。

NAK80模具鋼氣體軟氮化硬度

軟氮化溫度520℃，氮化時間5h，表面硬度750HV。

注：氮化處理有利于在模具表面形成一層高硬度和高耐磨性的硬化曾組織。

NAK80模具鋼固溶處理硬度

將模具或工件升溫至600℃預熱，然后加熱至840-900℃保溫一定時間(至少2小時)，然后空冷至室溫，固溶后硬度為29-32HRC。

NAK80塑料模具鋼特點：

無需熱處理，拋光性、切削性、飾花性、焊接性等性能都能相當出色。表屑不會硬化，可使其后的過程簡化，韌性優(yōu)良，機械特性卓越，減少擔心破裂等問題。

NAK80模具鋼應該用什么刀具加工?

NAK80模具鋼切削阻力會比其他類型鋼種大，切削工具建議使用高速鋼-M2或超硬合金-P40工具。

硬度區(qū)別

NAK80為時效硬化鋼，已預硬至HRC38-42，可免除熱處理，永不變形。

S136需要熱處理加硬。

料紋區(qū)別

NAK80可以做鏡面拋光,料紋(比136)容易去掉。

S136拋光時不易去料紋。

防腐蝕區(qū)別

NAK80不防腐蝕,如果塑膠是有腐蝕性的,就不能用。

S136耐腐蝕不易生銹。
